近些年國家電網也在通過不斷的優化和改造，滿足不斷變化的電力需求。同時，城市美觀、供電可靠性，以及環境保護的要求也在不斷提高。
土地稀缺，配電設施卻要增加
隨著經濟的發展和城市的建設，城市土地資源越來越稀缺！與此同時，城市的很多地區用電需求卻越來越大。據統計，2010年上海、北京、廣州繁華地區的供電密度達到30～80 MW/km 2，并且一直呈現上升的趨勢。
近些年國家電網也在通過不斷的優化和改造，滿足不斷變化的電力需求。同時，城市美觀、供電可靠性，以及環境保護的要求也在不斷提高。根據最新的國家配電網規劃，到2020年要全面建成安全可靠、經濟高效、靈活先進、綠色低碳、環境友好的智能配電網;城市電網統一規劃、統一標準、科技創新、清潔發展、優化布局;要盡可能采用少(免)維護、節能環保，具備有擴展功能的成熟設備。
目前的市場情況
目前國內城網配電一般分4個層次：大城市220 kV或110 kV;中小城市110 kV或66 kV;城市內中壓配電一般是35～10 kV;低壓配電380/220 V，其中全國城市的用電接近全國用電2/3;根據《全國供用電規程》，送電超過160 kV˙A，用電超過250 kW或160～250 kV˙A，需采用6 kV供電;送電超過315 kV˙A以上，需采用10 kV供電。有關資料顯示，380 V提高到10 kV供電，可減少線路損耗60%，減少用銅量及總投資52%，經濟效益可觀。
另一方面，城市電網的建設和改造，涉及增加或改造增容大量的中壓(主要是10 kV級別)配電設備;公用配電站、小容量、密布點、短半徑，環境友好和小型化是城市供電改造和城市進一步發展提出的新要求、新目標。在城市中心城區，一般情況是配電房面積大小很難再變化，但原有的設備需要更換，變配電站需要升級改造，供電容量也還要增加，往往采用小型化配電設備就是比較好的選擇。
目前市場上中壓配電柜類型不少，主要是35 kV，20 kV和10 kV的產品，如果按柜內絕緣介質的方式分類，大約可分三大類：常規空氣絕緣開關柜 Air Insulated Switchgear(以下簡稱通用型柜，或AIS柜);氣體絕緣開關柜Gas Insulated Switchgear(以下簡稱氣體柜或GIS);固體絕緣開關柜，Solid Insulated Switchgear(以下簡稱固體柜或SIS柜)。

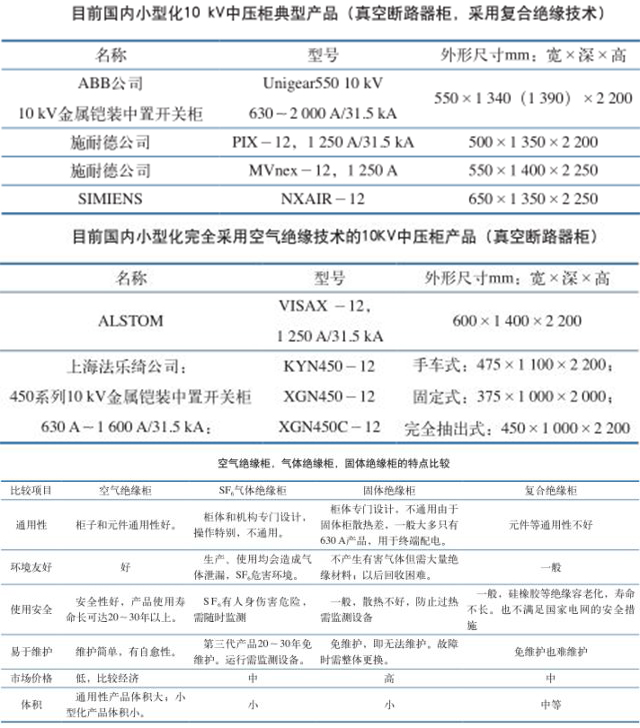

各種開關柜對比情況
上面的表格對這幾大類開關柜做了簡單的比較。在《國網上海市電力公司非居民電力用戶業擴工程技術導則(2014版)》和《國網上海市電力公司新建住宅區供電配套工程技術導則(2014版)》規定，外環線以其他小型化產品，10 kV級別氣體柜體積變化不明顯，外形尺寸和一般小型化空氣絕緣和復合絕緣中壓柜差距不大。目前市場上ABB公司Unigear550柜就是比較典型的代表，在大城市的建筑行業應用多年，產品也比較成熟，在市中心的大樓，醫院等都有大量的運用。
這里尤其值得一提的是最新的上海法樂綺公司的產品，比氣體柜和固體柜小，完全采用空氣絕緣。ALSTOM的VISAX和上海法樂綺公司450柜這一類完全是空氣絕緣方式的小型化中壓開關柜，由于采用了全新的開關側裝設計技術，開關均是小型化縱向設計的產品，水平母線和開關觸頭呈前后縱向布置，充分利用柜內的空間，隔離開關真空斷路器等極柱以及水平母線聯接基本在一條直線上，母線聯接簡單，連接點少，節約空間，大大節約鋼板和銅材料。而且450柜的產品，采用的真空斷路器產品機械壽命在三萬次以上，機構采用單渦結構(也可選用固封結構)，可靠性大大領先于其他產品?？梢哉f這一類產品目前已經是小型空氣型真空斷路器柜的極致，非常適合大量運用于城市配網和建筑電氣設計中，也完全符合國家電網安全技術措施的要求，在10 kV、25 MV˙A以下的系統的城市建設中，可以完全替代氣體絕緣柜和一些國際大公司的小型復合絕緣柜，滿足經濟高效、節能、環保、靈活先進、智能化的城市供配電的理念。
未來需要什么樣的配電柜
低碳環保、環境友好是國家可持續發展的戰略發展要求，電網安全運行也需要高安全性和可靠性，維護簡單、經濟高效、功能先進，符合市場需求。在目前城市建設中，相對而言可靠性好，環境友好，維護簡單，安全可靠的小型化中壓柜，尤其是小型化空氣絕緣配電柜相比氣體柜、固體柜和一般的復合絕緣柜更適合城市的發展的實際要求。
