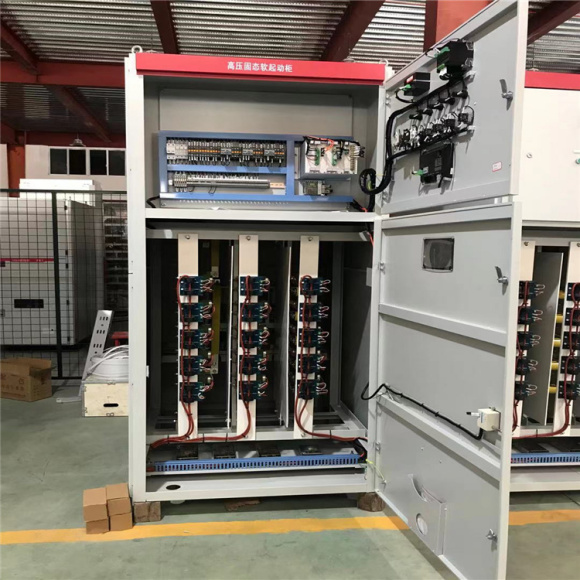

630KW高壓固態軟啟動柜使用壽命增長起動效果好
發布時間：2021-09-18
瀏覽量：0
發布人：未知
高壓固態軟啟動柜其優點在于晶閘管具有調節快速性好，閉環控制，控制方式的菜單化等優點；而且體積小，結構緊湊，維護量小，功能齊全，菜單豐富，啟動重復性好，保護周全。而高壓軟啟動柜缺點在于：首先，由于晶閘管的電壓耐受能力在國際上都沒有得到解決，所以，在3 kV以上電壓系統，它的每個高壓橋臂上都有3～4個晶閘管串聯，這樣，同步觸發是關鍵技術，解決不好就會造成控制失敗；另外晶閘管的耐壓均勻性問題，即它對每個晶閘管的一致性有非常高的要求，如果個別晶閘管參數發生變化或性能較差，就會導致整個設備的連鎖燒損； 高壓產品的價格偏高，因此早些年在國內中高壓系統沒有普及，現在源創電氣通過平分均壓和技術，第一，增加晶閘管的數量，第二，使每個晶閘管承受同樣的壓力，也就是采用平分均壓的方法來拿到完整控制，使用高壓固態軟啟動能平滑平穩的起動，而且對晶閘管沒有任何的影響，使用壽命增長，起動效果好。
2、控硅保護部件：主要包括由 RC 網絡組成的過電壓吸收網絡、由均壓?jiǎn)卧M成的均壓保護網絡。
3、光纖觸發部件：采用強觸發脈沖電路，保證觸發的一致性和可靠性；利用光纖觸發進行可靠高低壓隔離。
5、信號采集與保護部件：通過電壓互感器、電流互感器、避雷器、零序電流互感器對主回路電壓、電流信號進行采集，主CPU控制并進行相應保護。
6、系統控制與顯示部件：32位ARM 核微控制器執行中心控制、LCD 液晶\觸摸屏顯示，可顯示三相電壓、電流，故障信息、運行狀態等。
