產品概述

我公司生產的中高壓電動機固態軟起動器，主要適用于鼠籠式異步、同步電動機的起動和停止的控制與保護。它采用高質量串并聯晶閘管，無級控制輸出電壓、使電動機平穩地起動和停止。它具有過載、缺相、運行過流等故障保護功能，使用它能有效地避免因電動機起動電流過大給電網帶來的有害沖擊、能在有限的電網容量下正常使用大功率電機并延長其使用壽命。

高壓固態軟起動器適用于額定電壓3—10KV的大中型交流電動機的軟起動。產品廣泛用于大型鋼鐵、石油、化工、鋁業、消防、礦山、污水處理、電力等工業領域，能很好地與電動機拖動設備配套使用。如：水泵、風機、壓縮機、粉碎機、攪拌機、皮帶機等各種機電設備。

工作原理

晶閘管高壓軟起動器，實際是串接在三相交流相電壓與三相交流異步（及同步）電動機輸入端之間。通過同時調節三個獨立的反并聯晶閘管閥組件的延時導通電角度、來改變?nèi)喈惒诫妱訖C(jī)（及同步）的交流輸入電壓幅值，因此改變了三相輸入交流電流的有效值從而達到恒流起動或者按一定斜率變化曲線起動或停車的目的。當起動完成后，三相旁路接觸器自動吸合，電動機投入電網運行輸入/輸出電壓波形和電流變化的波形。

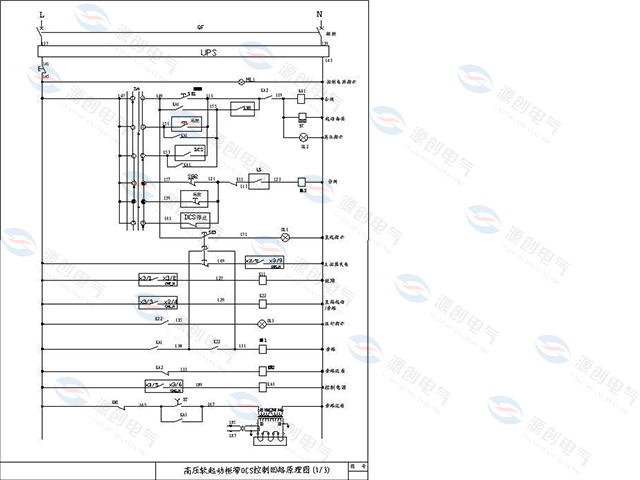

帶DCS控制高壓軟起動器方案

高壓固態軟起動器特點：

u 采用高壓功率晶閘管，組件式結構、模塊化設計，便于安裝維護。

u 具有多重過電壓吸收、保護技術。對瞬態的dv/dt、雷電沖擊電壓、操作波過電壓、暫態過渡過程進行多導限幅。鉗位對di/dt閥開通過程均壓、閥關斷過程的均壓都有獨特的措施和方法。

u 具備直接起動功能。在維修過程中即使發生故障，電機也可以采用直接起動方式工作，最大限度地延長運行時間。

u 采用高抗干擾的數字式觸發器與光纖隔離技術、使得裝置的高、低壓做到可靠的隔離。

u 采用32位ARM核微控制器執行中心控制，使設備控制實時高效、顯示直觀、可靠性高、穩定性好。

u 具有RS-485通訊接口，可與上位機或集中控制中心進行通信。

u 完善電機保護功能，靈活多樣的起動/停止方式。

u 中\英文液晶顯示系統，操作界面人性化。

u 所有電路板均經過嚴格的老化實驗。
