動態無功補償諧波治理方法

發布時間：2017-05-15

瀏覽量：0

發布人：未知

分享到

（1）無源濾波器濾波：

采用電力濾波裝置，就近吸收諧波源所產生的諧波電流，是抑制諧波污染的有效措施。

由電力電容器、電抗器和電阻器，適當組合而組成的無源濾波裝置，進行濾波，這種方法稱為無源濾波。

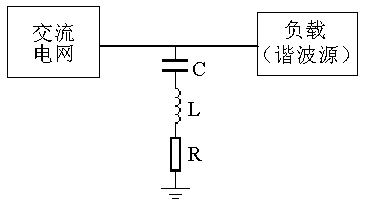

工作原理如下圖所示：

無源濾波器對某一頻率的諧波呈低阻抗，與電網阻抗形成分流的關系，使大部分該頻率的諧波流入濾波器。

由于無源濾波器具有投資少、效率高、結構簡單、運行可靠及維護方便等優點，因此無源濾波器是目前廣泛采用的抑制諧波及無功補償的主要手段。

由于無源濾波器是通過在系統中，為諧波提供一條并聯低阻抗的通道，以起到濾波作用，其濾波特性，是由系統和濾波器的阻抗比所決定的，因而存在以下缺點：

濾波特性受系統參數的影響較大；

只能消除特定的幾次諧波，而對某些次諧波會產生放大作用；

濾波的要求和同時需要的無功補償、調壓要求，有時難以協調；

諧波電流增大時，濾波器負擔隨之加重，可能造成濾波器過載；

有效材料消耗多，體積大。
