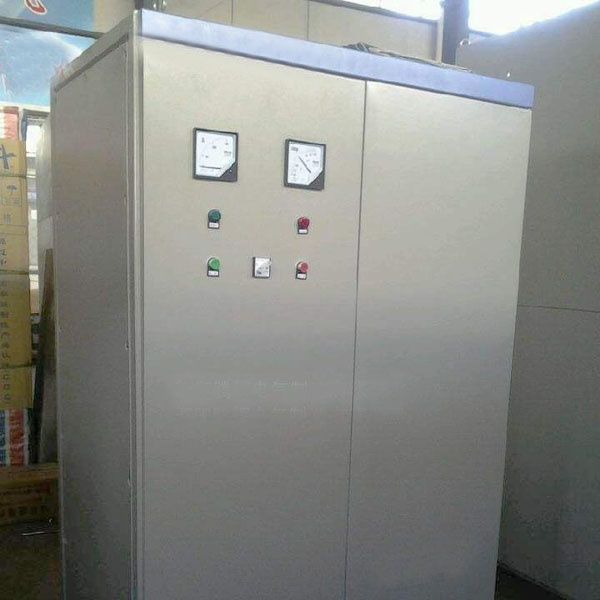

進相器是專為大功，率繞線式異步電動機設計，的就地式無功補償裝置，它串接于交流繞線式異步電動機，的轉子回路，靜止式進相器和突變負載進相器。一般電機輕載選擇靜止式進相器，重載一般選擇突變負載進相器 ，進相器， 進相器價格，進相器性能，進相器環境要求，靜止式進相器串接在電機，的轉子回路中，通過改變轉子電流與轉子，電壓的相位關系，達到提高電機自 身的功率因數，降低電機定子電流的目的。進相器的這種大大改進相器價格，是根據轉子電流的大小進行選型。


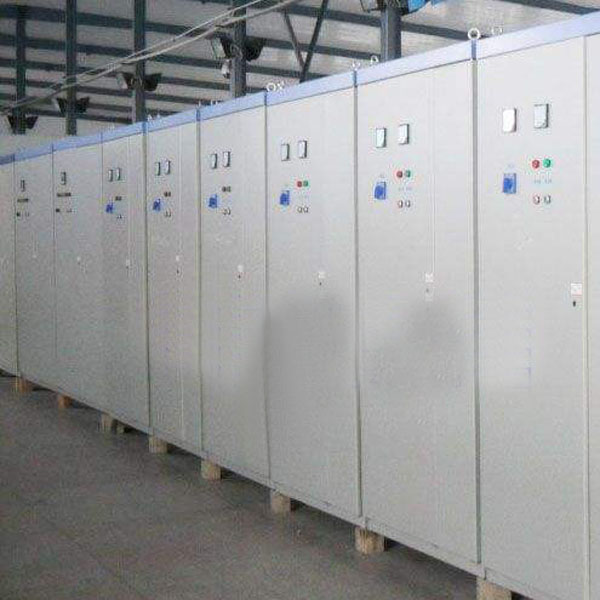

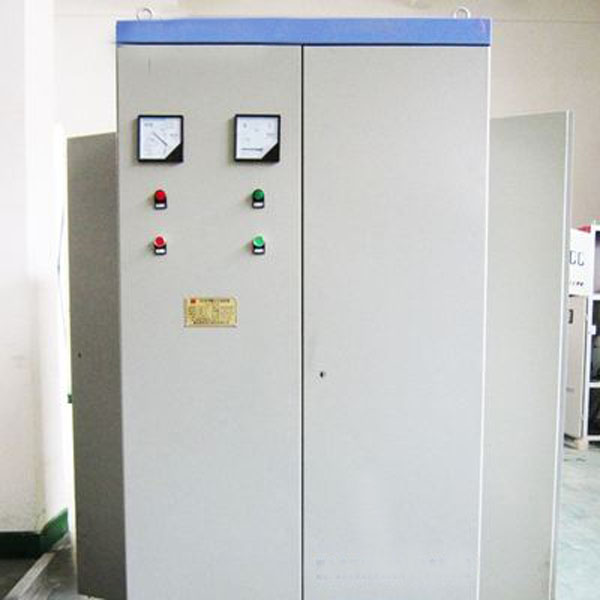

進相器選型：XP-600，XP-800，XP-1000...... 進相器補償性能，遠優于電容補償，綜合性能優于旋轉式進相機，節能效果顯著，靜止式進相器的工作原理，電動機在運行時，靜止式進相器串接在電動機回路中，電動機運行時采集轉子，電流和同步電壓信號，經微處理器CPU處理后給，可控硅發出觸發信號。由可控硅組成的交—交變流器，將工頻電源變為和轉子電流同頻率的電源，加在電機轉子回路中，改變轉子電流和，轉子電壓的相位關系，通過磁場進而改變電動機定子電流，和定子電壓的相位關系，減小功率因數角，提高電動機功率因數。定子電流下降，降低電動機自身銅損和溫升，提高電動機的過載能力，從而改善電動機的運行狀況。



簡單的說進相器，可以把電動機變為”偽同步”或，稱”亞同步”狀態。相當于一臺同步電動機。當然不是在同步轉速下運行，但有點類似。同步電動機的功率因數，比較接近于1，所以比異步電動機節電．電動機由異步電動機，變為了同步狀態，轉速不變，可以看到電動機的電流降低了，因為電流的無功分量減少了。



一、接線（斷開一次電源。

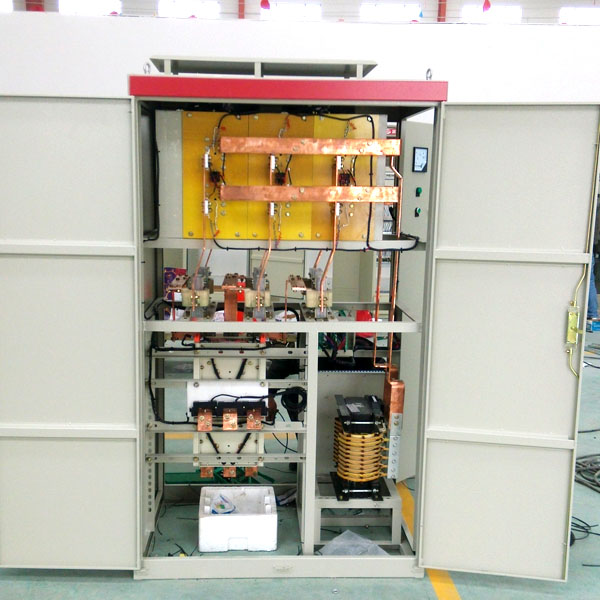

1、轉子三相電纜接入進相器，Ma、Mb、Mc三相銅排接線處，（此三根銅排上均串有電流傳感器），進相器Qa、Ｑb、Qc三相，（KM1主觸頭接線端子），接入起動器主回路。（注意：轉子一相電纜為，多芯并接時，要注意相序）。

 2、進相器電源線接入，需A、C兩相及N線接入，（最小選用4平方的銅芯線）。

  3、進相器電流信號線，為01、03號，應串接在高壓柜電流，互感器二次回路中。

 4、進相器所取電壓信號。線為04、05號，應并接在高壓柜電壓互感器。二次回路中。(注意：進相柜所取一相。電流信號與兩相的。相電壓信號應不同相，即：電流?。孟啵妷壕腿。痢ⅲ聝上? 。

5、進相柜Ｗ、１１１兩端子處，需接入起動柜星點接觸器，輔助常開點上。 注意：檢查電流表是否符合，一次柜量程，功率因數表電壓等級，是否符合要求。

二、電機起動前的常規檢查 。

1、可控硅聯接情況檢查，把控制單元的兩個驅動板抽出，（抽離后接線插槽即可，拔插電路板時注意平行方向，輕插輕拔以保護插槽的完好），用萬用表的歐姆檔檢查。

a、各可控硅極間正常電阻值，  陰（K）與觸發（G），―――幾十歐姆，（通常在15~30Ω之間）。 陰（K）與陽極（A，―――開路（幾十千歐）。 b、、各可控硅之間，可控硅與柜體間有無短路情況。

 2、銅排，接觸器各螺絲有無松動現象，焊線有無脫焊現象，銅排與柜體不能太近。

3、大變壓器TM的輸入端是，否接在合適的電壓檔位上并接牢。

4、檢查三塊板子各芯片，插接是否到位。

5、前述各項檢查完畢后，把控制板復位、插好。



（2）主機負荷運行狀態時1、2、3、4均在下方，撥碼開關圖如下。


    1  2  3  4  三、給進相器供電，空試動作情況。

1、連鎖情況，進、退相是否正常，并試與一次柜的各個聯鎖情況，如開路或柜內停電時主機，無法起動或跳停，起動完畢給入進相回路一個運行信號。

 2、檢測數據。
 a、控制變壓器TC的輸出，電壓是否符合標稱值，固態繼電器控制電壓是否合乎要求，（一般在10VDC左右）。

 b、各個可控硅觸發電壓，是否符合要求，退相時觸發電壓一般在，0.2~0.6V/DC之間，進相時一般在0.2~0.8V/DC之間變化。
