一種新型交流金屬封閉開關設備，包括設于柜體內的母線室，開關室、電纜室和機構儀表室，斷路器室，所述斷路器室，電纜室貫通設于柜體下部，所述母線室設于交流金屬封，閉開關設備的后上部，低壓室設于母線室的右上方，所述機構儀表室設于低壓室下部，隔離開關設于母線室與斷路器，電纜室之間，母線室與斷路器室、，電纜室之間設有金屬隔板。機構儀表室位于交流金屬封閉開關，設備的前上部，主母線可向兩側擴展。本實用新型母線室用縱向布置，的小型化隔離開關，有可見斷口，安全可靠；斷路器三相后，中、前縱向布置，組成斷路器柜模塊，模塊化設計，開關柜尺寸小。操動機構布置在開關柜的前面，可以方便地進行維護和檢查。

1、本開關設備具備完全，鎧裝結構，低壓與高壓分離，充裕的電線室，可安裝多組電纜，電纜接線端子距地面最大，高度可達800mm。

2、堅固可靠的五防聯鎖裝置，在關閉的面板上也可操作斷路器，通過觀察窗可看到斷路器所處的狀態。

3、功能齊全的手車，100%手車互換性，具操作輕巧，動作平穩。

4、維護簡捷，易于安裝母線和電纜，可升降的轉運車，手車的推進，抽出和運輸非常方便。

5、全組裝式的開關柜，使用敷鋁鋼板，耐腐蝕、抗氧化，采用多重折邊工藝，保證高的強度的剛度。

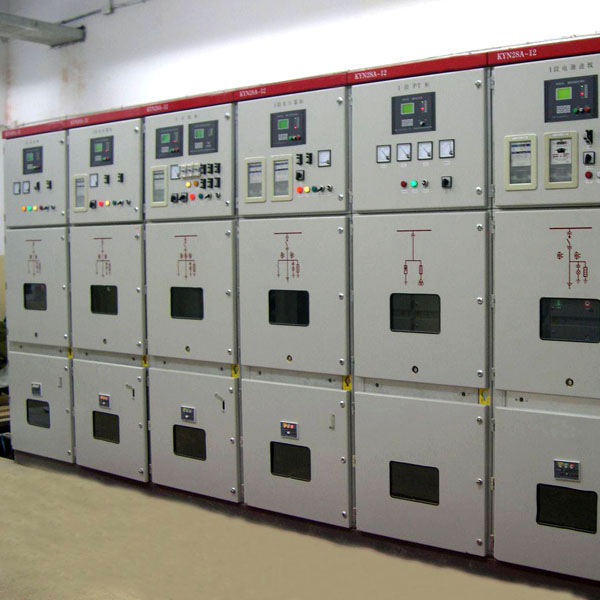

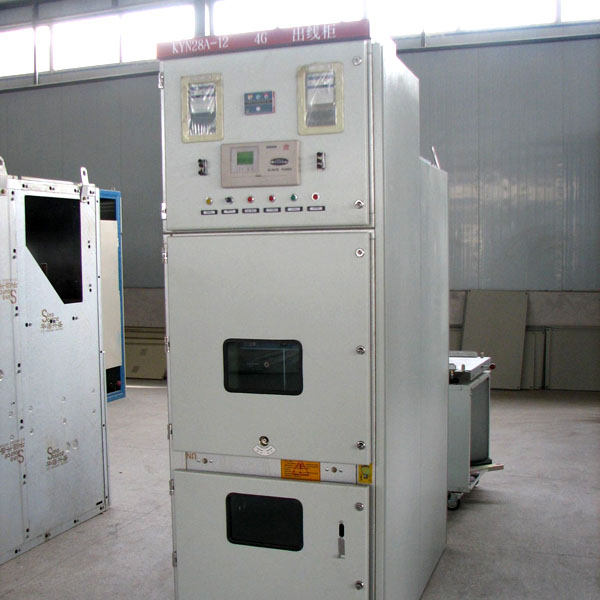

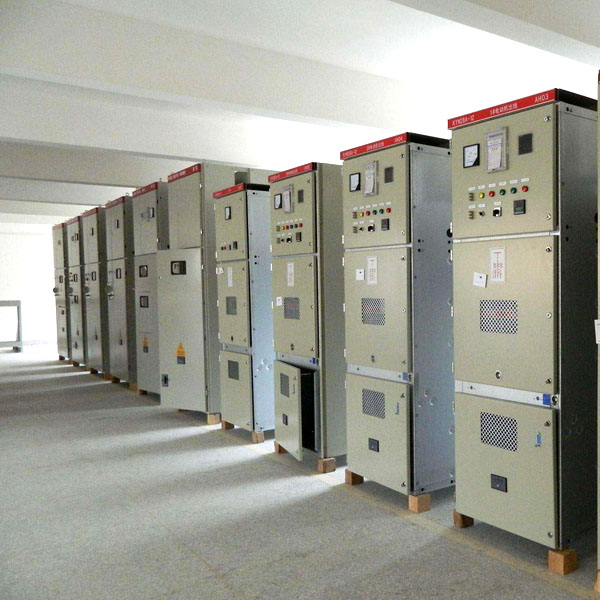

kyn28A-12鎧裝中置式交流金屬封閉開關設備，(以下簡稱幵關柜)，是我公司在吸收國內外先，進制造技術的基礎上自行設計開發的新型產品，可取代各種老型的金屬封閉開關設備，其產品具有以下明顯優點。

1.1產品的外殼完全，是由敷鋁鋅鋼板經CNC機床加工多，重折彎成形后用螺栓組裝而成，具有很高的機械強度，有效地保證了產品的整齊和美觀，柜門采用噴塑涂覆，具有較強的抗沖擊和耐腐蝕能力。產品外殼具有IP4X級的防護等級。（根據客戶需要可改為鐵板)。

1.2本產品的主開關可配，ABB公司生產的VD4型真空斷路器，C3系列固定式負荷開關， 同時也可配置多種國產系列真，空斷路器(如VS1、VHk VK，以取代國外同類產品。



1.3無論是選用何種斷路器，其裸導體空氣絕緣距離均，能保證大于125mm，復合絕緣大于60mm。其斷路器均具有長壽命，高參數、少維護，體積小的獨特優點。 KYN28A-12鎧裝中置式金屬，封閉開關設備適用于3.6-12KV，三相交流50Hz電網，作為接受和分配電能，并對電路實行控制，監測和保護之用。可用于單母線，單母線 分段系統或雙母線系統。



開關設備符合IEC298，《額定電壓IkV以上52kV及以下交流金， 屬封閉開關設備和控制設備》，IEC694《高壓開關和控制設備共用條款》，我國GB3906 ，《3-36KV交流金屬封閉幵關設備》，及DL404《戶內交流高壓幵關柜訂貨條件》，德國 DIN.VDE0670，《額定電壓IKV以上的交流開關設備》，等標準的要求。并具有完善，可靠的防誤操作功能。
