變壓器進線接線端子足夠大，便于與進線電纜連接。變壓器柜內高壓引線導體能，滿足發熱的允許值。（＜65℃）

變壓器在各分接頭位置時，能承受線端突發短路的動，熱穩定而不產生任何損傷，變形及緊固件松動。

每個功率單元帶，兩相輸入熔斷器保護。

變頻裝置還具，有以下保護功能。



a、過電壓保護，檢測每個功率模塊的，直流母線電壓，如果超過額定電壓的115%，則變頻器保護。

b、過電流保護，電機額定電流的150%，立即保護。

c、欠電壓保護，檢測每個功率模塊的直流母線電壓，如果低于設定的數值，則變頻器保護。此保護實際上包括了對，電網電壓負向波動的保護。

d、過載保護，電機額定電流的120%，每10分鐘允許1分鐘，超過則保護。此保護實際上包括了對，電網電壓正向波動的保護。

e、過熱保護，包括兩重保護，在變頻調速系統柜體內設置溫度檢測，當環境溫度超過預先設置的值時，發報警信號。另外，在主要的發熱元件，即整流變壓器和電力電子，功率器件上放置溫度檢測，一旦超過極限溫度，（變壓器130℃、功率器件80℃），則保護。



2、高壓變頻調速系統原理。

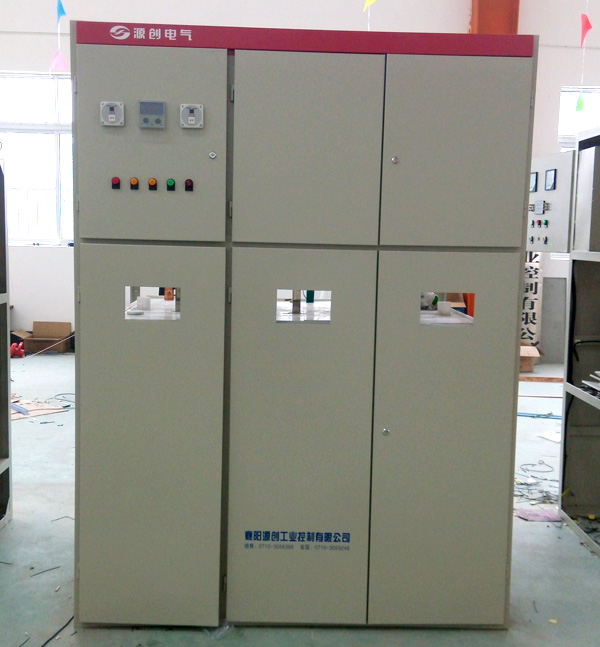

源創電氣高壓變頻調速系統，采用直接“高-高”變換形式，為單元串聯多電平拓撲結構，主體結構由多組功率模塊串聯而成，從而由各組低壓疊加而，產生需要的高壓輸出，它對電網諧波污染小，輸入諧波畸變小于3%，直接滿足IEEE519-1992的諧波抑制標準，輸入功率因數高，不必采用輸入諧波濾波器，和功率因數補償裝置；輸出波形質量好，輸出電壓諧波畸變小于2%，不存在諧波引起的，電機附加發熱和轉矩脈動，噪音、輸出dv/dt，共模電壓等問題，不必加輸出濾波器，就可以使用普通的異步電機，變頻裝置10KV輸出或者6KV輸出，每個系統共有24個功率單元，每8個功率單元串連構成一相。

功率單元。

每個功率單元分別由輸入，變壓器的一組副邊供電，功率單元之間及變壓器，二次繞組之間相互絕緣，二次繞組采用星形折邊接法，實現多重化，以達到降低輸入，諧波電流的目的。每個功率單元結構上完全一致，可以互換，其電路結構圖如下，系統為基本的單相逆變電路，整流側為二極管三相全橋， IGBT逆變橋的控制方式為PWM控制，并且有自動單元旁路功能。

功率單元內器件承受的，最高電壓為單元內直流母線的電壓，可以直接使用低壓功率器件，器件不必串聯，不存在器件串聯引起的均壓問題，而且功率單元中采用的，低壓IGBT功率模塊，驅動電路簡單，技術成熟可靠，器件工作在低壓狀態，不易發生故障。

單元旁路功能，當某個功率模塊發生故障，時自動旁路運行，變頻裝置不停機，但需降額使用，即在每個功率單元輸出端，之間并聯旁路電路，當功率單元故障時，封鎖該功率單元，IGBT的觸發信號，然后讓旁路SCR導通，保證電機電流能通過，仍形成通路。這樣能維持生產要求，大大提高了系統運行的可靠性。
